蒸发冷水空调在体育建筑中的应用

体育建筑具有空间大、进深大、冷负荷大的特点，其能耗相对较高，而且难以保证室内空气品质。而蒸发冷却空调具有健康、节能、经济、环保的特点，可以为人们创造和维持一个舒适的运动环境。

目前，体育建筑的通风空调系统应用蒸发冷却技术的案例很多，本文列举了如下几个方案。

（一）蒸发式冷气机通风空调系统，即室外新风经蒸发式冷气机净化、降温处理后送入室内，将室内污浊空气稀释后直接排到室外。

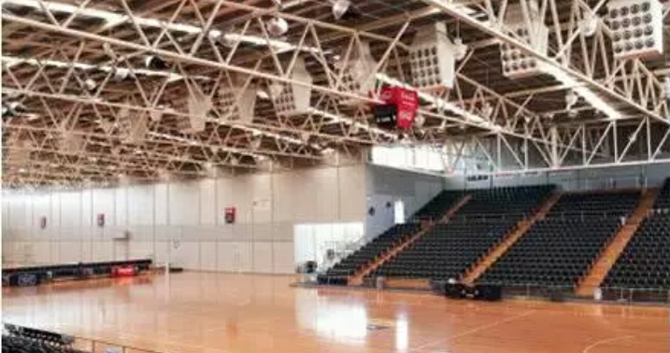

图1 国外某体育馆用蒸发式冷气机

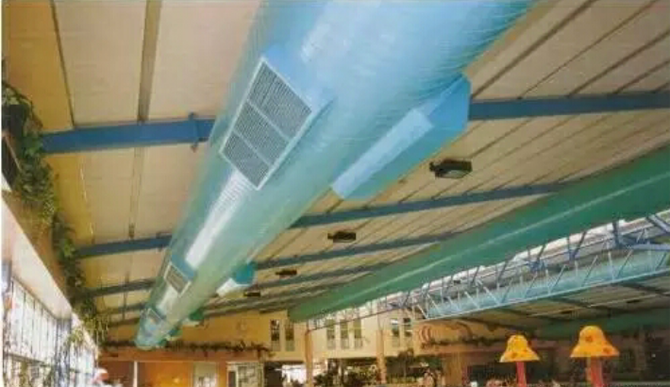

图2 国外某游泳馆用蒸发式冷气机

图3 国外某健身中心用蒸发式冷气机

（二）全空气蒸发冷却通风空调系统，其中，在干燥地区可以完全由蒸发冷却空调机组承担新风和室内全热负荷，其能耗比常规的机械制冷有较大幅度的降低，同时也保证了室内的舒适性。而蒸发冷却空调机组又分为内冷式和外冷式两类。在中等湿度和高湿度地区，通常采用蒸发冷却与机械制冷联合的方式，如某游泳馆的观众席采用的就是蒸发冷却与机械制冷联合空调机组进行座椅送风的方式。

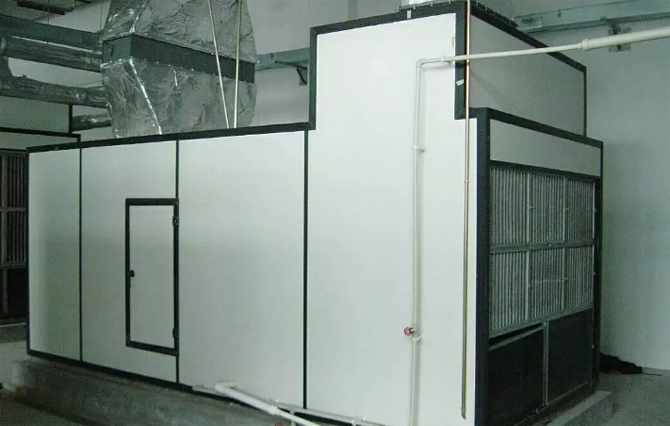

图5 国内某大学体育馆用两级蒸发冷却空调机组

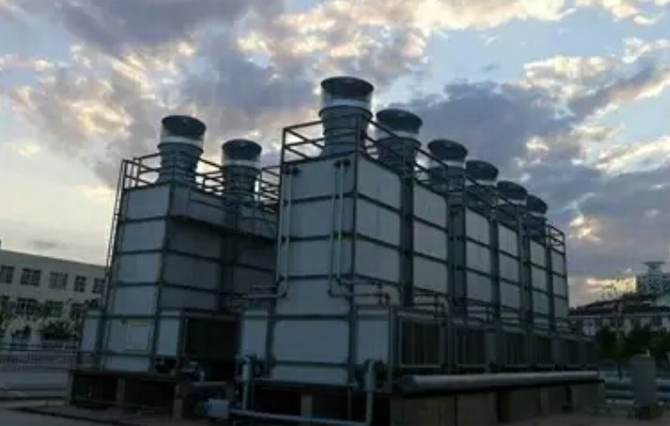

图6  国内某体育馆用蒸发冷却高温冷水机组

（三）空气——水蒸发冷却通风空调系统，由蒸发冷却新风机组承担体育馆办公室和辅助用房内的新风和潜热负荷及部分显热负荷，由蒸发冷却冷水机组产生的14℃—18℃高温冷水一部分可送入蒸发冷却新风机组（外冷式），另外一部分则可直接送入显热末端承担办公室和辅助用房内的显热负荷。

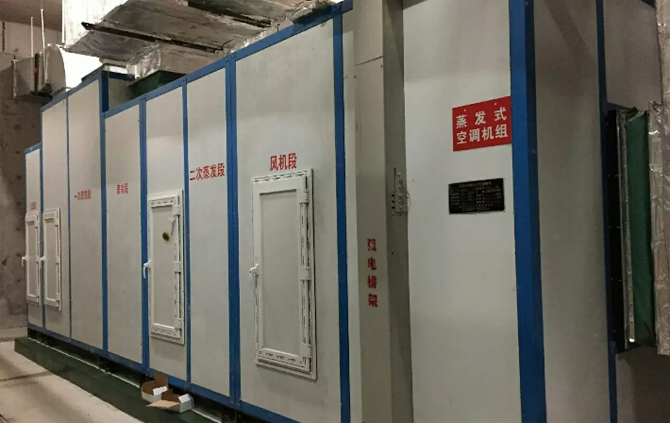

图7  陕西宝鸡市某游泳跳水馆用蒸发冷却空调机组
