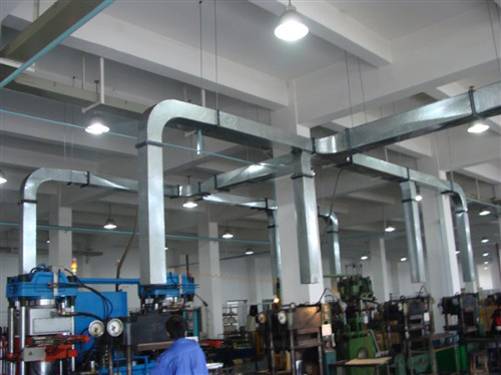

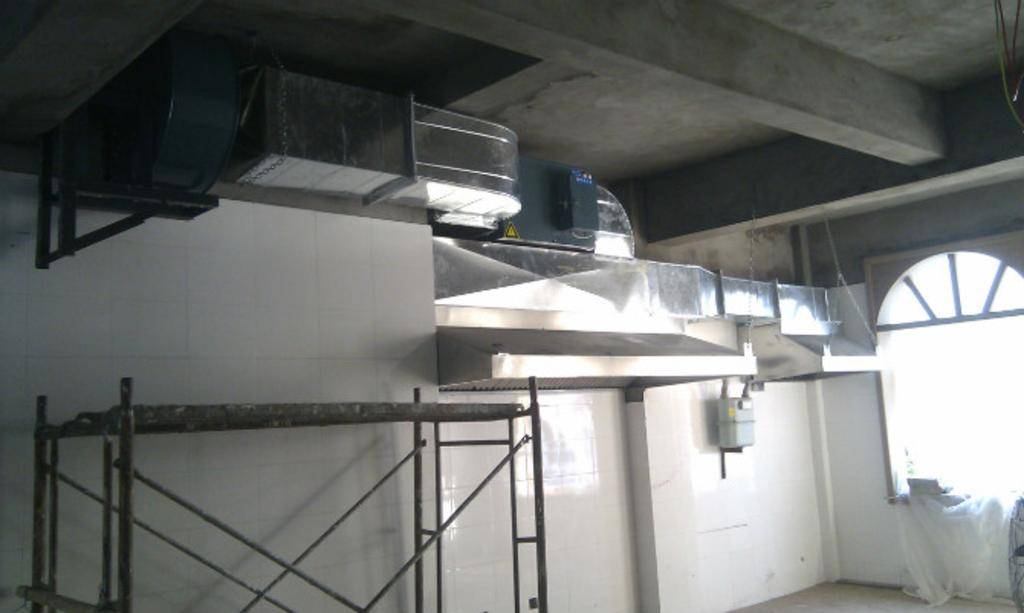

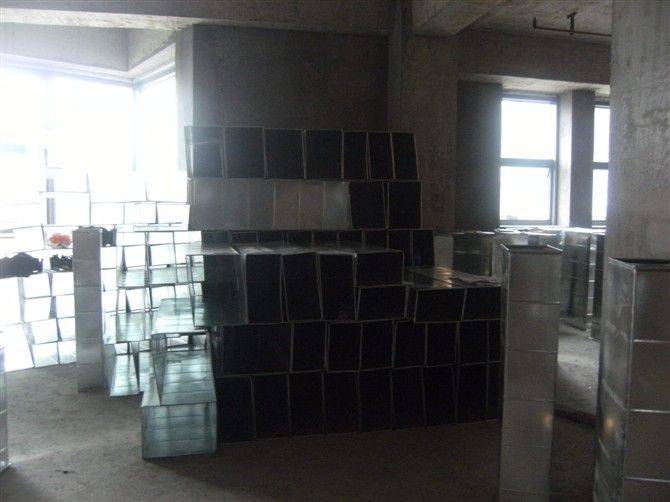

重庆白铁皮通风管道加工安装

一、 施工工艺要求及验收标准

1、风管安装前，应清除内外杂物，并做好清洁和保护工作。

2、连接法兰的螺栓应均匀拧紧，其螺母应在同一侧，螺栓长短一致，螺纹外露2～3扣。

3、垫片厚度不得小于3 mm，且不得凸入管内或突出法兰外。

4、风管支、吊架的安装应符合下列规定：

4.1、风管水平安装，直径或长边尺寸小于等于400mm，间距不应大于4m；大于400mm，不应大于3m。螺旋风管的支、吊架间距可分别延长至5m和3.75m；对于薄钢板法兰的风管，其支、吊架间距不应大于3m。

4.2、风管垂直安装，间距不应大于4m，单根直管至少应有2个固定点。

4.3、风管支、吊架直接国标图集与规范选用强度和刚度相适应的形式和规格。对于直径或边长大于2500mm的超宽、超重等特殊风管的支、吊架应按设计规定。

4.4、支、吊架不宜设置在风口、阀门、检查门及自控机构处，高风口或插接管的距离不宜小于200mm。

4.5、当水平悬吊的主、干风管长度超过20m时，应设置防止摆动的固定点，每个系统不应少于1个。

4.6、吊架的螺孔应采用机械加工。吊杆应平直。螺纹完整、光洁。安装后各副支、用架的受力应均匀，无明显变形。

4.7、抱箍支架，折角应平直，抱箍应紧贴并箍紧风管。安装在支架上的圆形风管应设托座和抱箍，其圆弧应均匀，且与风管外径相一致。

5、风管的连接应平直、不扭曲。明装风管水平安装，水平度的允许偏差为3/1000，总偏差不应大于20mm。明装风管垂直安装，会垂直度的允许偏差

6、风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不小于1.6 mm，风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。

二、需注意的事项

1、风管系统安装完毕后，应进行漏光试验、漏风量测试。

三、分项质量目标

本分项工程质量目标为优良，合格率为****。
